11. Options and peripheral devices
11 - 31

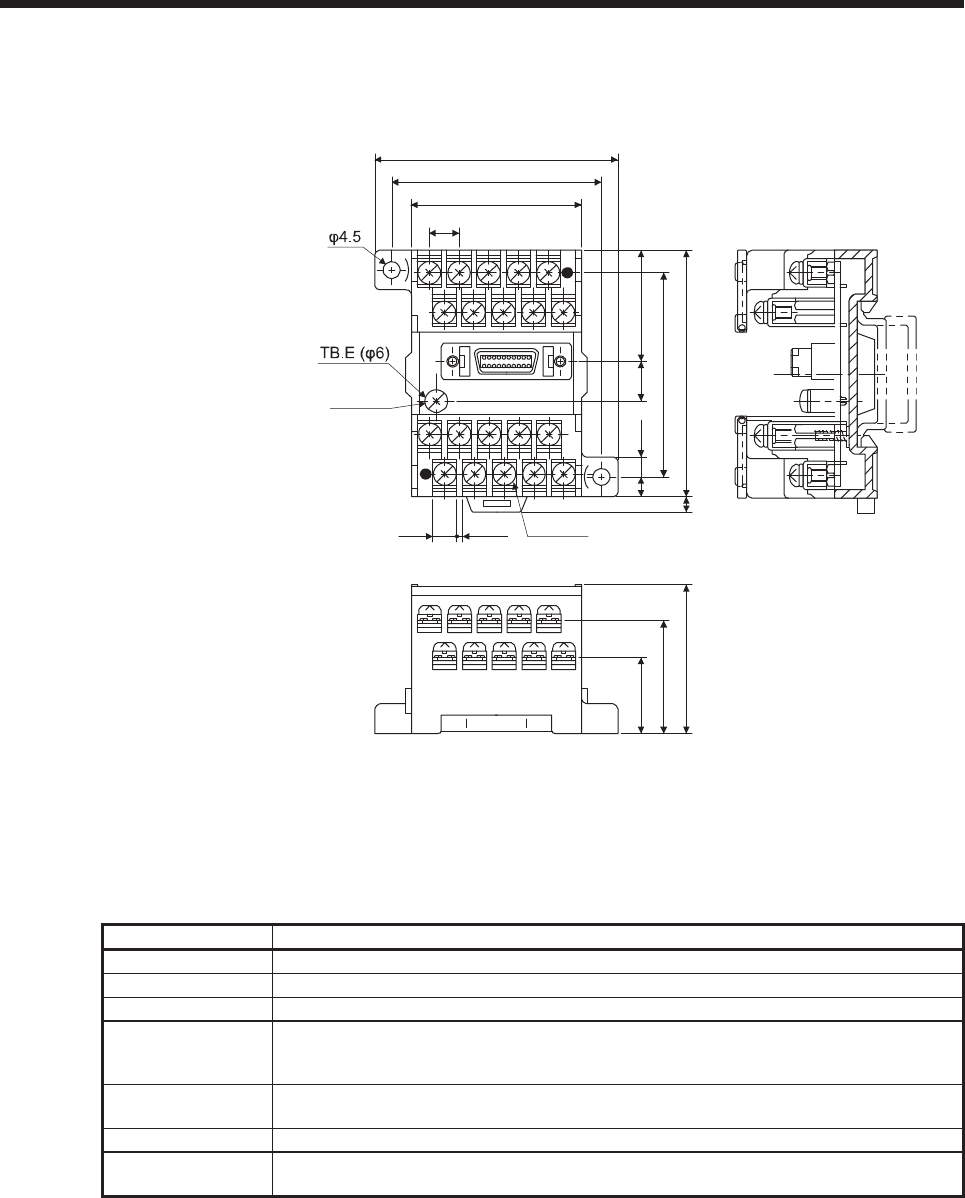

(3) Dimensions of junction terminal block
[Unit: mm]
M3 × 6L
M3 × 5L
36.5
27.8
18.8
7.62
44.11
54
63
4.5
5
4
60
50
9.3 27
1.426.2
11.7 MR Configurator2
MR Configurator2 (SW1DNC-MRC2-E) uses the communication function of the servo amplifier to perform
parameter setting changes, graph display, test operation, etc. on a personal computer.
(1) Specifications
Item Description
Project Project creation, reading, saving, or deleting, System setting, Print
Parameter Parameter setting
Monitor Batch display, Input/output monitor display, Graph, ABS data display
Diagnostic
Alarm display, Display of data that generated alarm, Drive recorder, Reason for rotation failure
display, System structure display, Life assessment, Machine assessment, Fully closed loop
diagnostics, Liner diagnostics
Test operation
Jog operation, Positioning operation, Motor-less operation (Note), DO forced output, Program
operation, Test mode information
Adjustment One-touch adjustment, Tuning, Machine analyzer
Others
Servo assistant, Update parameter setting range, Machine unit conversion display setting, Help
display, Connection to MELFANSweb
Note. This function is available only with rotary servo motors and will be available with linear servo motors and direct drive
motors in the future.
