11. Options and peripheral devices

11 - 6

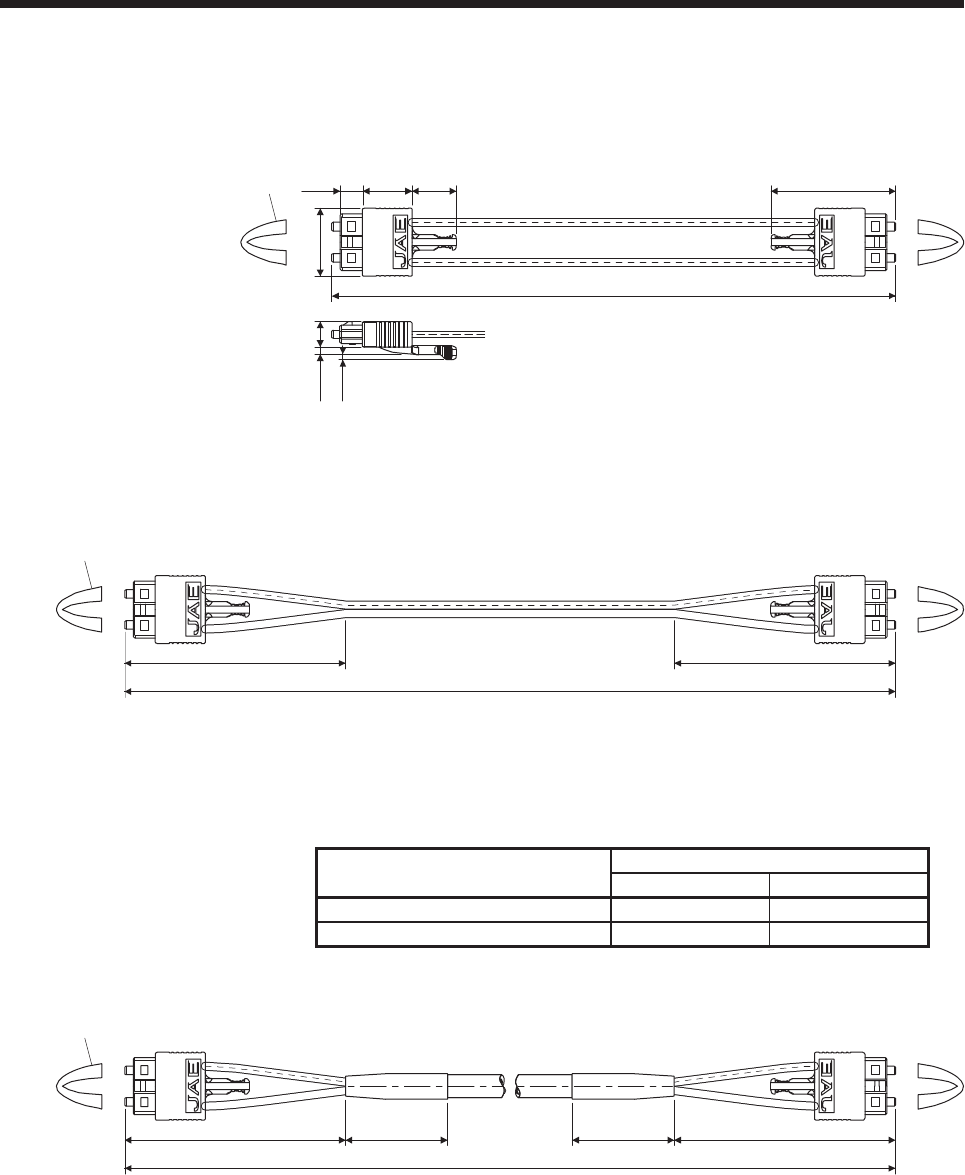

(3) Dimensions

(a) MR-J3BUS015M

[Unit: mm]

(2.3)

(1.7)

150

(37.65)

(13.4)(15)(6.7)

(20.9)8

+50

- 0

Protective tube

(b) MR-J3BUS03M to MR-J3BUS3M

Refer to the table shown in (1) of this section for cable length (L).

[Unit: mm]

(100) (100)

(Note)

Protective tube

Note. Dimension of connector part is the same as that of MR-J3BUS015M.

Refer to the table shown in (1) of this section for cable length (L).

Variable dimensions

SSCNET III cable

A B

MR-J3BUS5M-A to MR-J3BUS20M-A 100 30

MR-J3BUS30M-B to MR-J3BUS50M-B 150 50

[Unit: mm]

(A) (A)

(Note)

Protective tube

(B)(B)

Note. Dimension of connector part is the same as that of MR-J3BUS015M.
