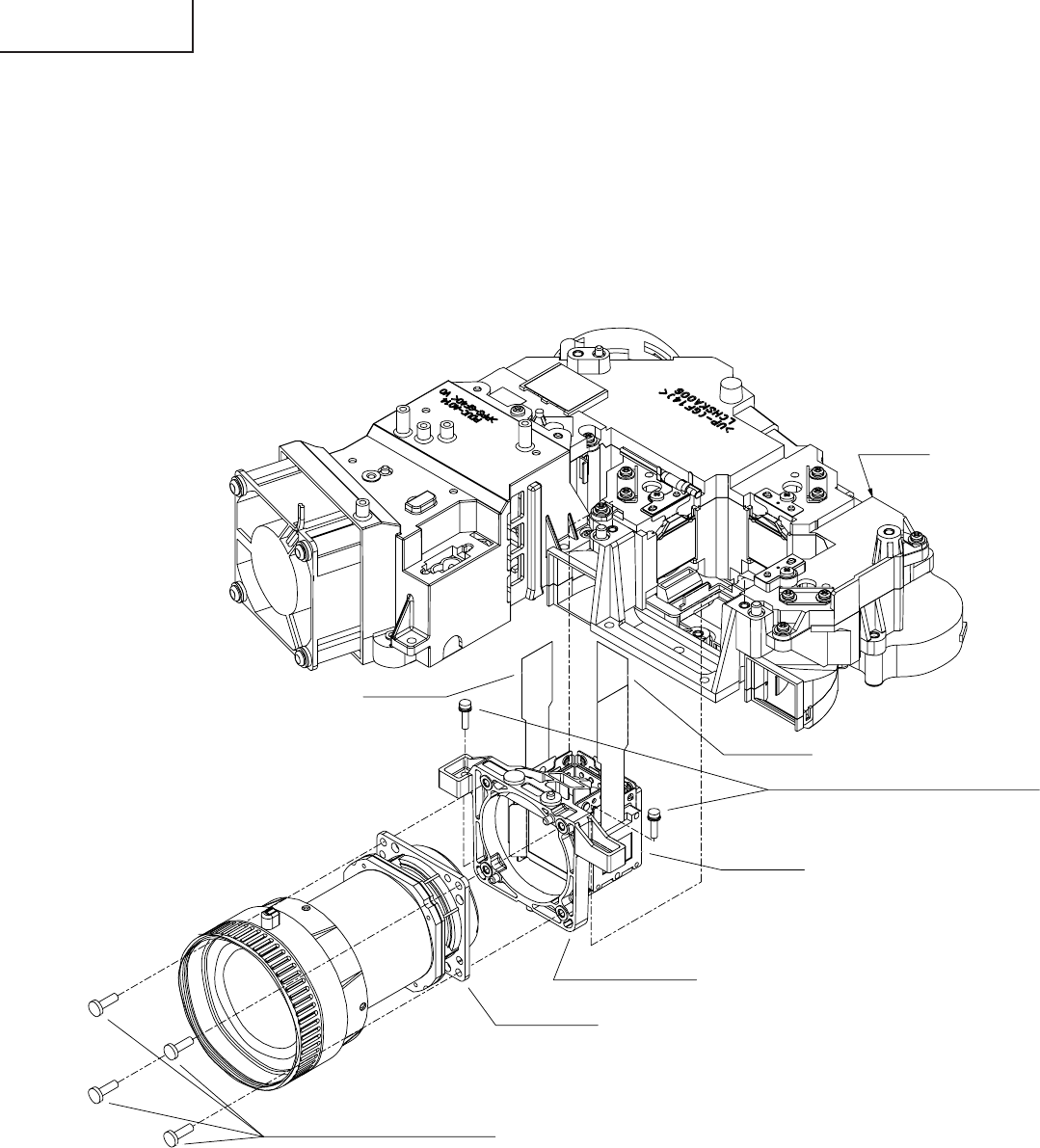

Auswechseln der Prismenhalter-Einheit

1. Die beiden Halteschrauben entfernen, dann den Prismenhalter und die Projektionslinsen-Einheit aus der Optik-

Einheit herausnehmen.

2. Die vier Halteschrauben entfernen, dann die Prismenhalter-Einheit und die Objektiv-Einheit trennen.

3. Die Prismenhalter-Einheit durch ein Neuteil ersetzen. Die obigen Schritte 1 und 2 in umgekehrter Reihenfolge

ausführen.

Hinweis: Selbst wenn auch nur eine der LCD-Tafeln defekt ist, muß die Prismenhalter-Einheit ersetzt werden. Auf

keinen Fall nur die defekte LCD-Tafel auswechseln.

Optik-Einheit

G-LCD-Tafel

Halteschrauben der Prismenhalter-Einheit

R-LCD-Tafel

Prismenhalter-Einheit

Objektiv-Einheit

Halteschrauben der Objektiv-Einheit

B-LCD-Tafel
