PG-A20X

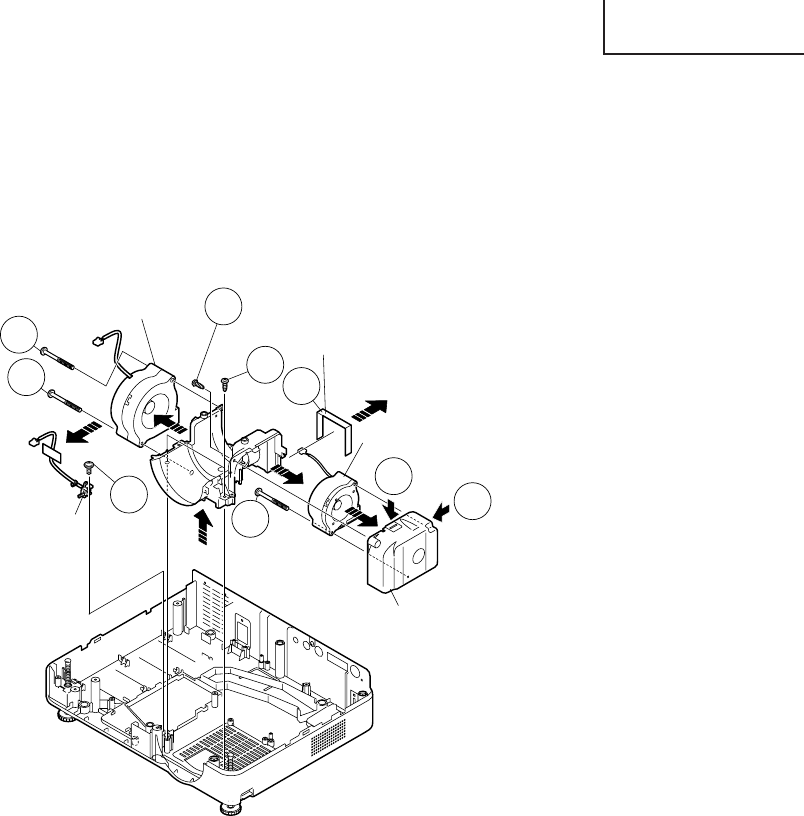

6.Ausbau der Einlaßluftführungs-Einheit

6-1. Die beiden Schrauben entfernen, dann die Einlaßluftführung herausnehmen.

6-2. Die Schraube entfernen, dann den Blattschalter abnehmen.

6-3. Die Schraube und die beiden Haken entfernen. Das Abstandsstück B abnehmen. Die Baugruppe Kühlgebläse-

LCD R/G und die Einlaßluftführungs-Einheit B herausnehmen.

6-4. Die Schraube entfernen, dann die Baugruppe Kühlgebläse-LCD R/G ausbauen.

6-5. Die beiden Schrauben entfernen, dann die Kühlgebläse-LCD B herausnehmen.

6-1

6-2

6-3

6-5

6-4

6-3

6-5

6-3

Kühlgebläse-LCD B

Abstandsstück B

Kühlgebläse-LCD R/G

Einlaßluftführung B

Blattschalter
