43
PG-A20X

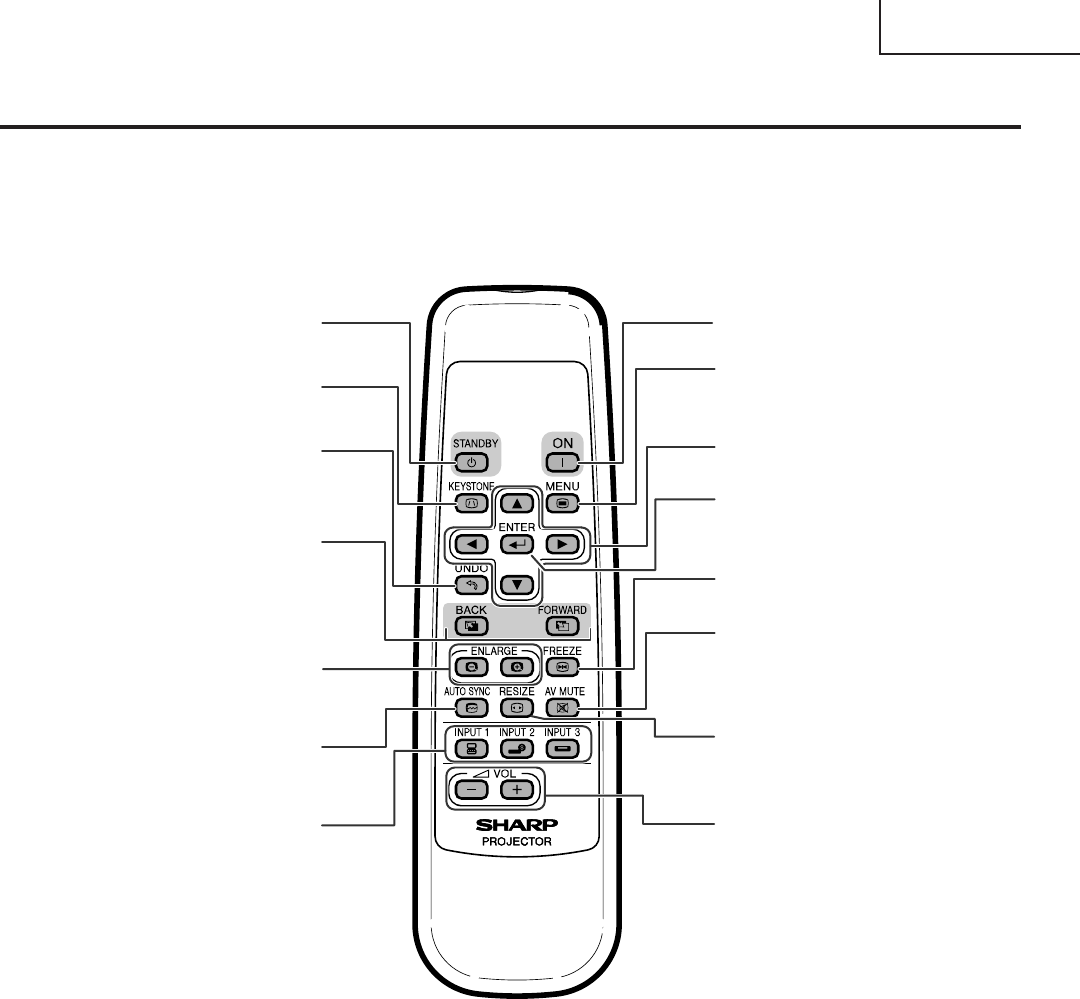

Fernbedienung (Vordersicht)
STANDBY-Taste
Schaltet den Projektor in den
Standby-Modus.
MENU-Taste
Für die Anzeige des Justierungs- und
Einstellungsbildschirms.
Einstelltasten (', ", \, |)
Für die Auswahl der Menüpunkte.
KEYSTONE-Taste
Für das Aktivieren des Trapezverzerrungs-
Korrekturmodus.
UNDO-Taste
Für das Rückgängigmachen eines
Bedienschrittes oder für die Rückkehr zur
vorherigen Anzeige.
FORWARD/BACK-Tasten
Gleiche Funktion wie die [Page Down]- und
[Page Up]-Tasten auf der Computer-
Tastatur, wenn der optionale
Fernbedienungsempfänger (AN-MR1EL)
verwendet wird.
ENLARGE-Tasten
(Vergrößern/Verkleinern)
Für das Vergrößern oder Verkleinern eines
Bildteils.
AUTO SYNC-Taste
Für das automatische Einstellen von Bildern,
wenn ein Computer angeschlossen ist.
Lautstärke-Tasten
Für das Einstellen des Lautsprecher-
Tonpegels.
INPUT-Tasten
Für das Umschalten auf die
entsprechenden Eingabemodi.
FREEZE-Taste
Für das Einfrieren von Bildern.
RESIZE-Taste
Für das Umschalten der Bildwandgröße
(NORMAL, UMRANDUNG usw).
AV MUTE-Taste
Für die vorübergehende Anzeige des
Schwarzbildschirms und das
vorübergehende Ausschalten des Tons.
ENTER-Taste
Für das Einstellen der ausgewählten oder
eingestellten Menüpunkte.
ON-Taste
Schaltet die Stromversorgung ein.
