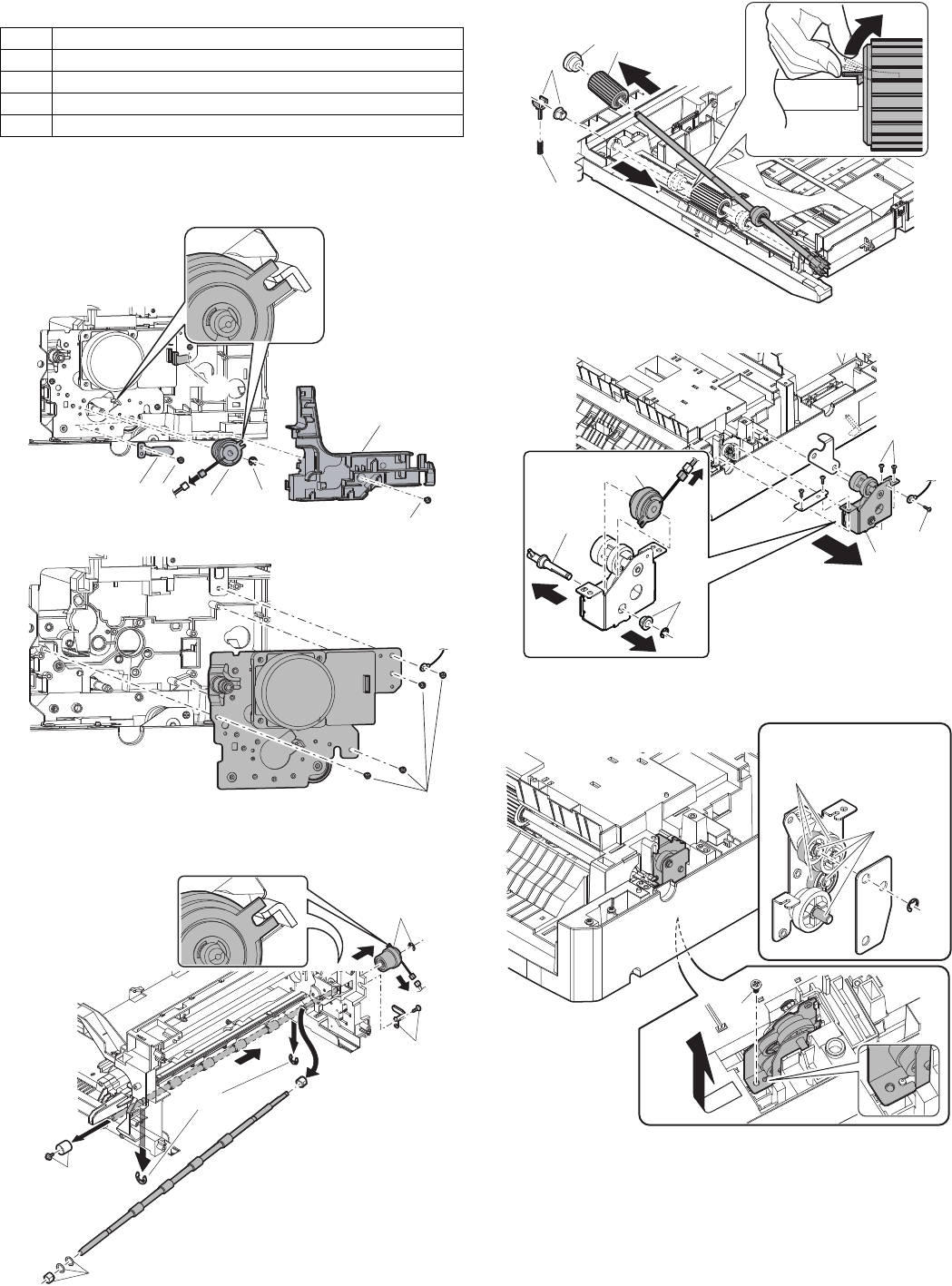

MX-M182 DISASSEMBLY AND ASSEMBLY 10-11
8. Tray paper feed section/Paper transport
section
A. Drive unit
Assembly: When assembling, be sure to check that the clutch rotation
stopper is securely engaged in the frame.
B. PS clutch/Resist roller
C. Paper feed clutch/Paper feed roller
D. Connection gear unit
No. Content
A Drive unit
B PS clutch/Resist roller
C Paper feed clutch/Paper feed roller
D Connection gear unit
(2)
(1)
(3)
(6)
(4)
(5)
(7)
(1)
(1)
(2)
(3)
(7)
(4)
(5)
(6)
1
2
4
3
(1)
(1)
(3)
(2)
(4)
(5)
(6)
(1)
Apply rice-grain sized grease
(G-484) to the front
surface of the specified gear.
Grease
(G-484)
for the drive
section
