TDB3108, WF3208 Installation

28 4/30/2013 Bradley • 215-1187 Rev. P; ECN 13-00-001

(mm)

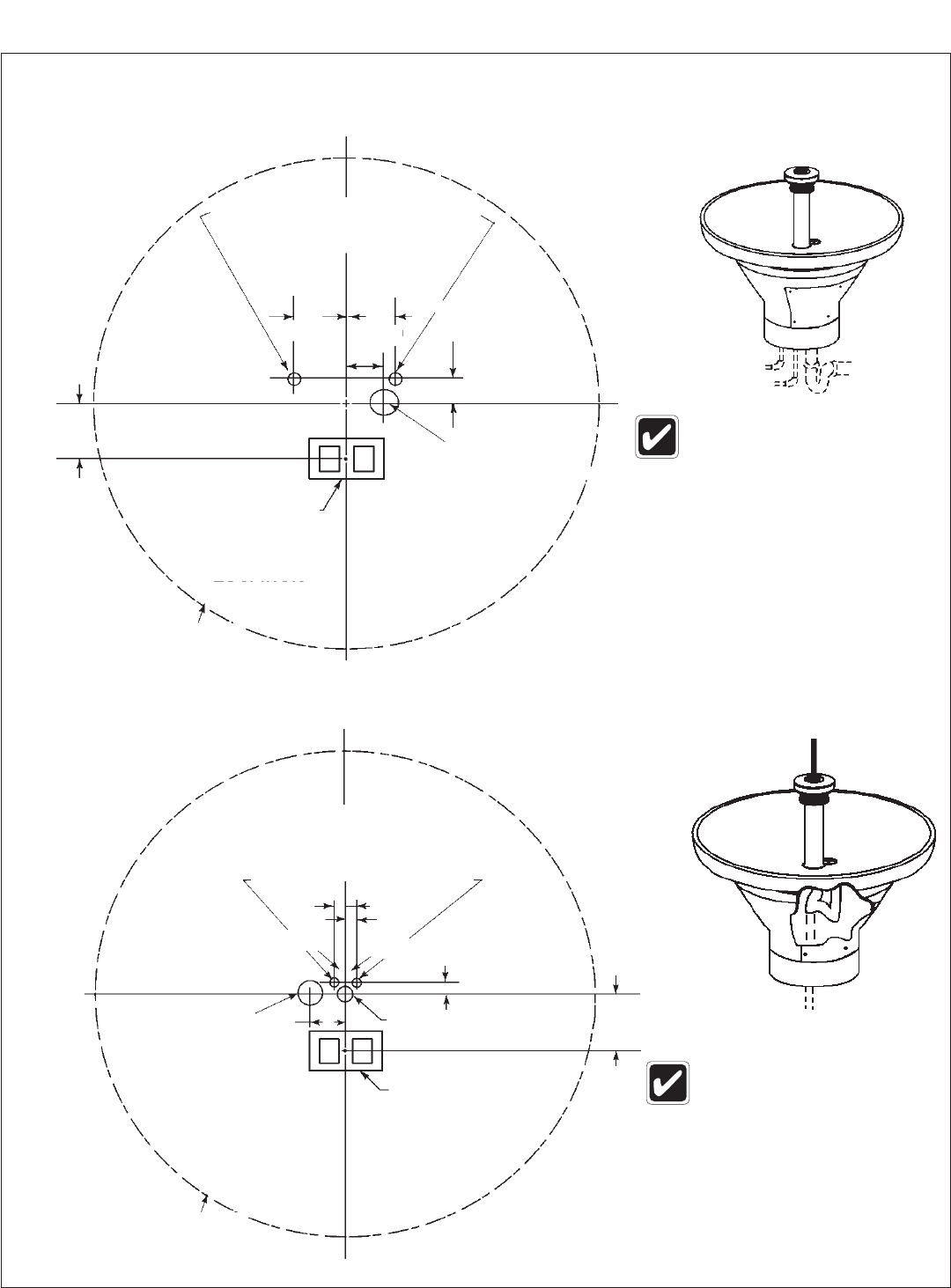

Spécifications de mise en place des tuyauteries

Type A

Aération hors

canalisation avec

alimentations de

dessous.

7-5/8"

(194)

(102)

2-1/2"

(64)

Alimentations de 1" NPT dans le sol : Ergot

de 64 mm (2-1/2") Au-dessus du sol

Froide

Chaude

(102)

Drain de 2" NPT

: Ergot de 76 mm

(3") Au-dessus

du sol

Emplacement

conseillé pour

prise électrique

Cuvette de

54" (1372)

7-5/8"

(194)

Alimentations de 1" NPT de dessus

doivent se réduire à tube en cuivre

de 1/2" nom. sur ces centres pour

passer par le lavabo fontaine

7/8"

(22)

7/8"

(22)

Chaude

Aération de 1-1/2"

NPT au plafond

1-1/4"

(32)

(102)

Emplacement

conseillé pour

prise électrique

(102)

Drain de 2" NPT :

Ergot de 76 mm (3")

au-dessus du sol

Cuvette de

54" (1372)

Froide

Les conduites d’alimentation

pour un ou deux lavabos

fontaines doivent être de 1" ;

pour trois lavabos fontaines,

de 1-1/4". Pour plus de trois

lavabos fontaines, augmenter

les dimensions de tuyaux

proportionnellement.

Les conduites d’alimentation

pour un ou deux lavabos

fontaines doivent être de 1" ;

pour trois lavabos fontaines,

de 1-1/4". Pour plus de trois

lavabos fontaines, augmenter

les dimensions de tuyaux

proportionnellement.

Type B

Aération montante

centralement avec

alimentations du dessus.
