Indicates in [ ] of each item mean as follows:
(Example) Stop remote I/O operation [HEX (hexadecimal), bytes]
This means to set “stop remote I/O operation” by hexadecimal and byte unit.

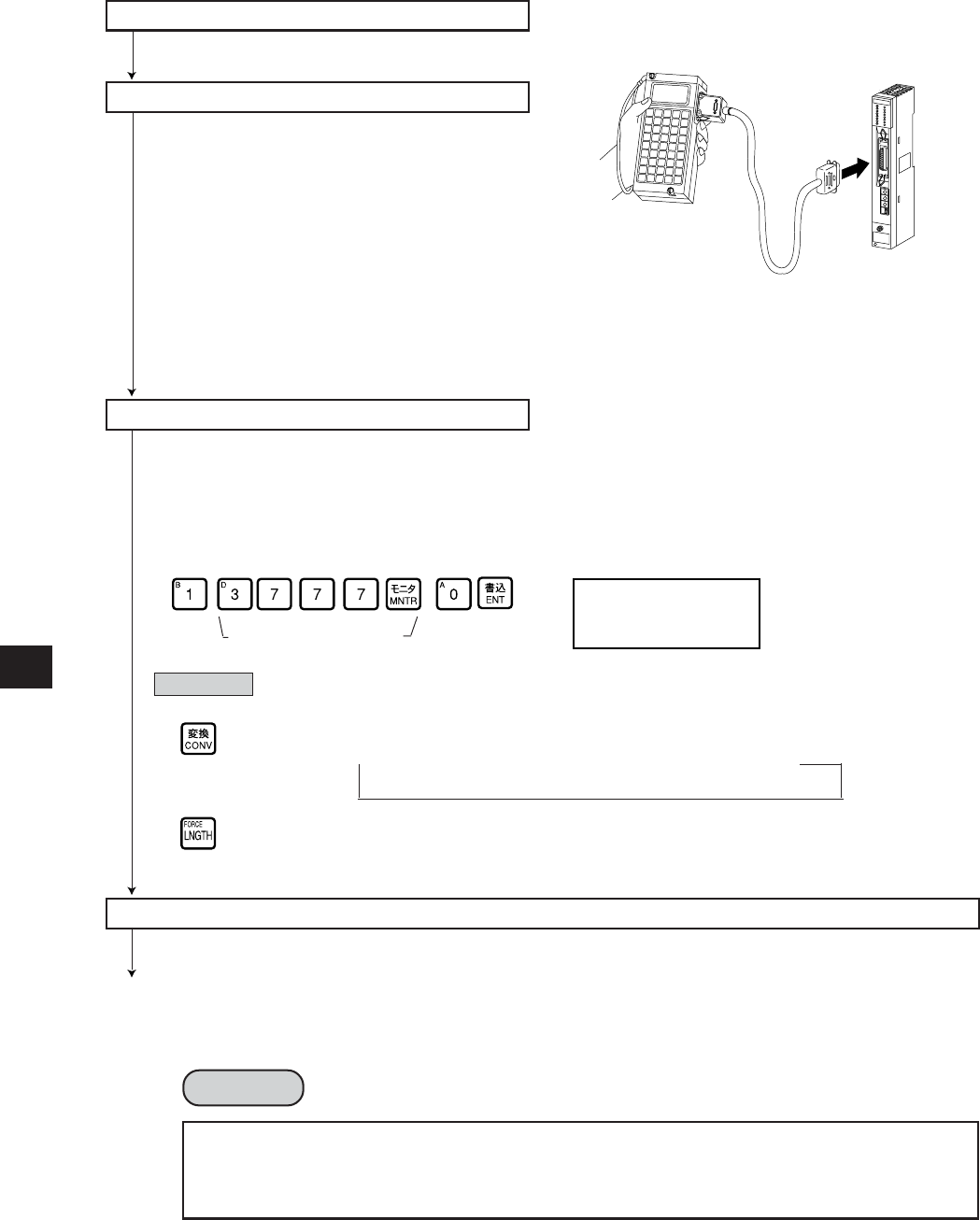

Turn “ON” the power of slave module
Connect support tools
· Connect a support tool with the slave module
JW-20RS and prepare the setting parameter.
<Usable support tools>
JW-13PG/12PG
JW-50SP
JW-50PG, Z-100LP2S
• For operation of each support tool, see the instruction manual attached. The following describes
an example of JW-13PG’s key operation.
Stop operation of remote I/O [HEX (hexadecimal), byte]
· Setting of the parameter is only available when the operation of the JW-20RS is stopped.
· Write “00
(H)
” to parameter address 003777
(8)
and stop operation of the JW-20RS.
(Operation example of JW-13PG)
Reference Function of JW-13PG
• key: Changeover unit of figures
→
HEX (hexadecimal)
→
OCT (octal)
→
DCM (decimal)
→
Bit pattern
• key: Byte display Changeover word display
· Please set ① to ⑧ of 8·24 and after when using ZW-I/O or JW-I/O.
To the next page
Display the contents of
parameter address 007777 by
hexadecimal.
←→
Screen display of JW-13PG
07775 HEX 00
07776 HEX 1F
I PARAM.
>07777 HEX 00
（
）
Write
00
(H)
.
Remarks
（
）
Parameter
setting
