74

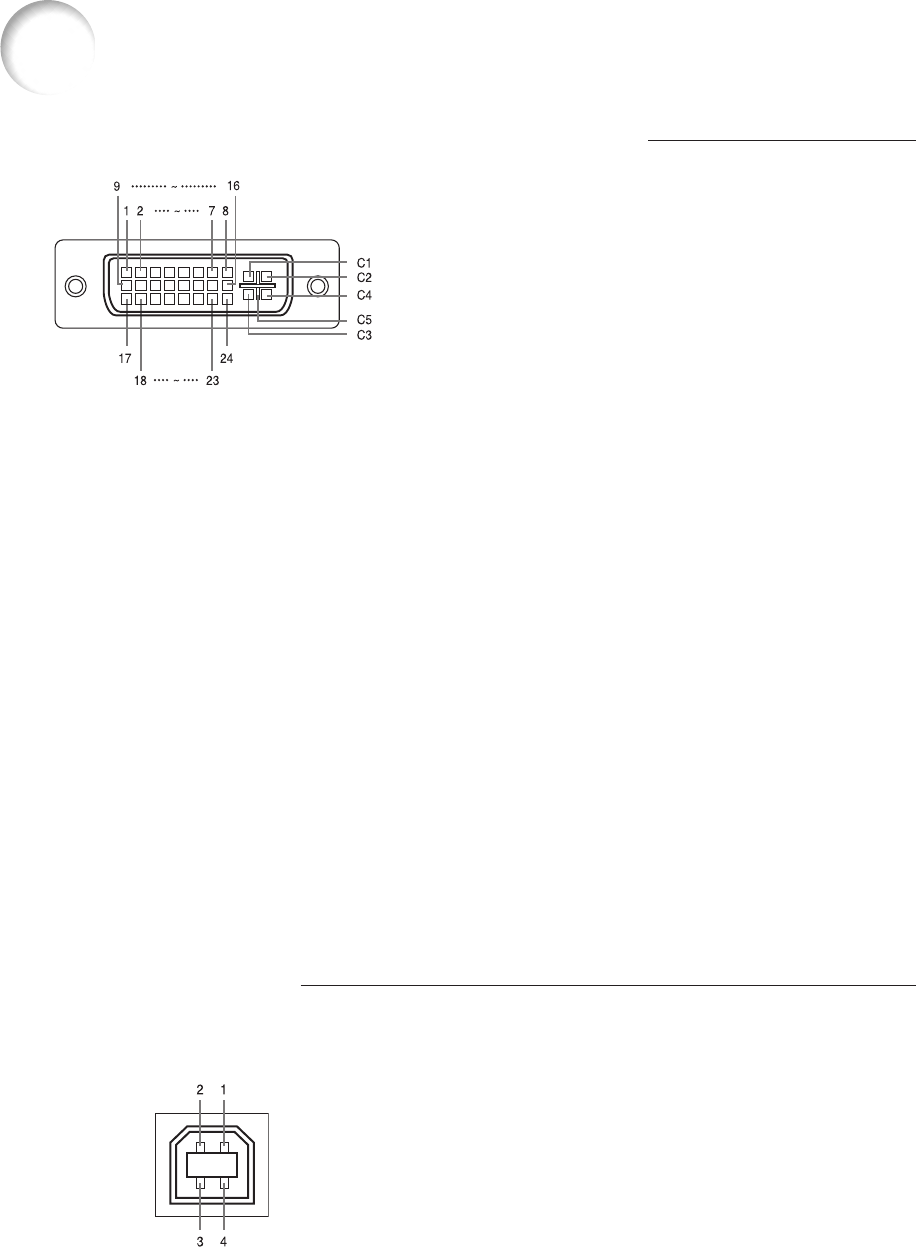

Назначение контактов
Цифровой/Аналоговый порт DVI INPUT 1: 29-контактный разъем
• Цифровой вход DVI
№ контакта Сигнал
1 Данные T.M.D.S. 2-
2 Данные T.M.D.S. 2+
3 Экранирование
данных T.M.D.S. 2
4 Не подключен
5 Не подключен
6 Частота DDC
7 Данные DDC
8 Не подключен
9 Данные T.M.D.S. 1-
10 Данные T.M.D.S. 1+
11 Экранирование
данных T.M.D.S.1
12 Не подключен
13 Не подключен
14 Питание +5 В
15 Земля
№ контакта Сигнал
16 Детектор “горячей
свечи”
17 Данные T.M.D.S. 0-
18 Данные T.M.D.S. 0+
19 Экранирование
данных T.M.D.S. 0
20 Не подключен
21 Не подключен
22 Экранирование
частоты T.M.D.S.
23 Частота T.M.D.S.+
24 Частота T.M.D.S.-
С1 Не подключен
С2 Не подключен
С3 Не подключен
С4 Не подключен
С5 Земля
• Аналоговый RGB-вход DVI
№ контакта Сигнал
1 Не подключен
2 Не подключен
3 Не подключен
4 Не подключен
5 Не подключен
6 Частота DDC
7 Данные DDC
8 Синхронизация
повертикали
9 Не подключен
10 Не подключен
11 Не подключен
12 Не подключен
13 Не подключен
14 Питание +5В
15 Земля
№ контакта Сигнал
16 Детектор
“горячей свечи”
17 Не подключен
18 Не подключен
19 Не подключен
20 Не подключен
21 Не подключен
22 Не подключен
23 Не подключен
24 Не подключен
С1 Аналоговый
вход Красный
С2 Аналоговый
вход Зеленый
С3 Аналоговый
вход Синий
С4 Синхронизация
по горизонтали
С5 Земля
• Аналоговый вход компонентов DVI
№ контакта Сигнал
1 Не подключен
2 Не подключен
3 Не подключен
4 Не подключен
5 Не подключен
6 Не подключен
7 Не подключен
8 Не подключен
9 Не подключен
10 Не подключен
11 Не подключен
12 Не подключен
13 Не подключен
14 Не подключен
15 Земля
№ контакта Сигнал
16 Не подключен
17 Не подключен
18 Не подключен
19 Не подключен
20 Не подключен
21 Не подключен
22 Не подключен
23 Не подключен
24 Не подключен
С1 Аналоговый
вход Pr/Cr
C2 Аналоговый
вход Y
C3 Аналоговый
вход Pb/Cb
C4 Не подключен
С5 Земля
4-контактный разъем USB
• Разъем USB: 4-контактный разъем USB типа B
№ контакта Сигнал Название
1 VCC Питание USB
2 USB- Данные USB-
3 USB+ Данные USB+
4 SG Заземление сигнала
