Instalación TDB3108, WF3208

Bradley • 215-1187 Rev. P; ECN 13-00-001 4/30/2013 51

(mm)

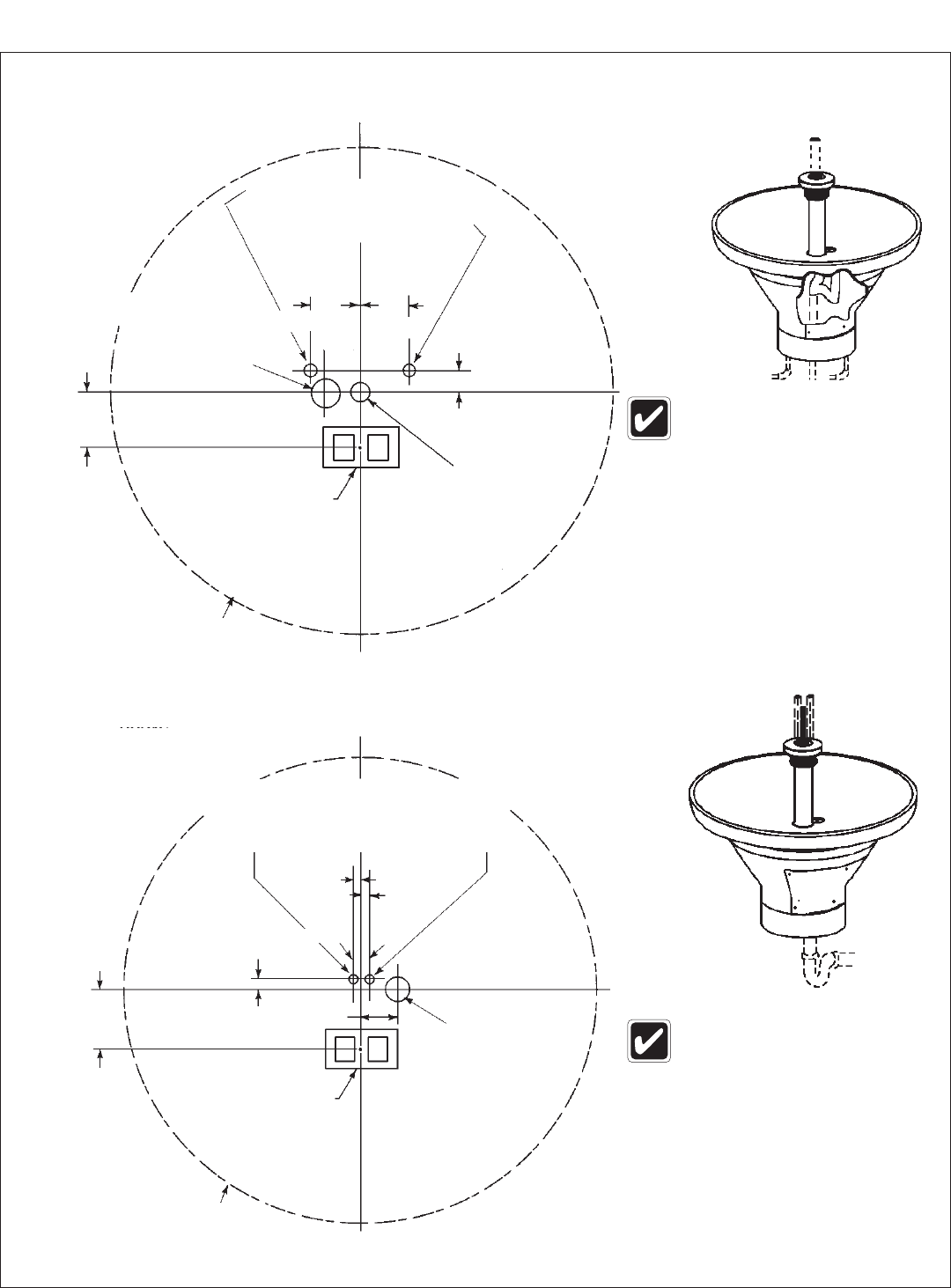

Especificaciones técnicas para instalación de tuberías empotradas

Tipo H

Ventilación ascendente

central con suministros

desde abajo

7-5/8"

(194)

2-1/2"

(64)

Suministros de 1" NPT a

través del piso: tope de hasta

1-1/2" (64) sobre el piso

Frío

Caliente

(102)

Desagüe de 2" NPT:

tope de hasta 3" (76)

sobre el piso

(102)

Ubicación del

tomacorriente eléctrico

que se recomienda

Palangana de 54" (1372)

Ventilación de

1-1/2" NPT al techo

7-5/8"

(194)

Las tuberías de suministro para

una o dos fuentes de lavado

deben ser de 1"; para tres

fuentes de lavado, de 1-1/4".

Para más de tres fuentes de

lavado, se deben aumentar

proporcionalmente los tamaños

de las tuberías.

Tipo O

Ventilación fuera de línea

con suministros desde arriba

Los suministros de 1" NPT desde arriba

deben reducirse a una tubería de cobre

de 1/2" nominal en estos centros para

pasar a través de la fuente de lavado

7/8" (22)

Frío

Caliente

1-1/4"

(32)

Ubicación del

tomacorriente eléctrico

que se recomienda

4" (102)

Desagüe de 2" NPT:

tope de hasta 3" (76)

sobre el piso

Palangana de 54" (1372)

(102)

Las tuberías de suministro para

una o dos fuentes de lavado

deben ser de 1"; para tres

fuentes de lavado, de 1-1/4".

Para más de tres fuentes de

lavado, se deben aumentar

proporcionalmente los tamaños

de las tuberías.
