4-6

РАЗДЕЛ4

ДОБАВКА ТОНЕРА

РАСХОДНЫЕ МАТЕРИАЛЫ Добавка тонера

Выступы нового картриджа должны попасть в выемки,

как это показано на рисунке.

Перемещайте картридж по направляющим,

расположенным на бункере сверху.

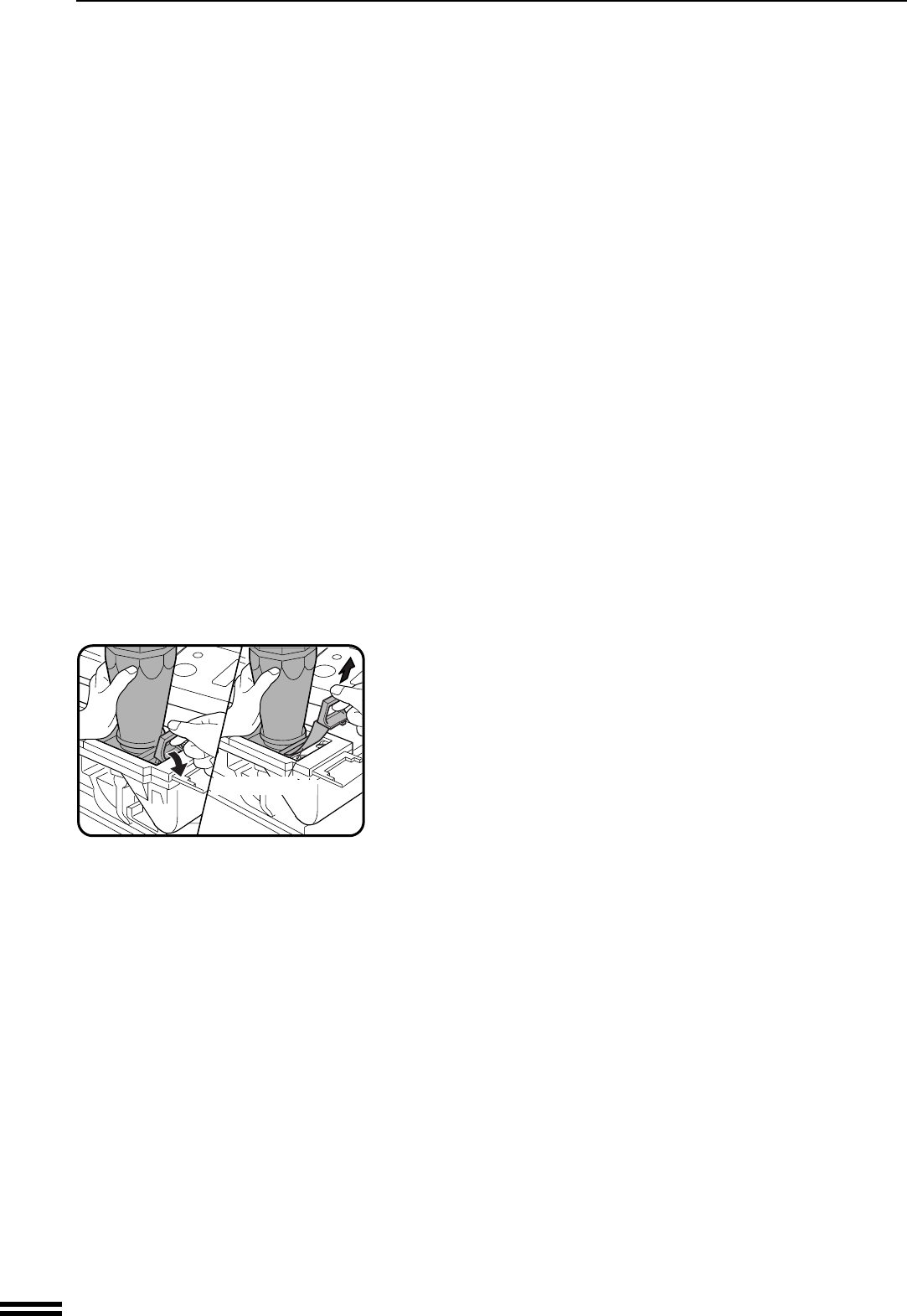

Удерживая картридж одной рукой, другой нажмите на

выступ на защитной ленте, как это показано на рисунке.

Удалите защитную ленту, вытащив ее рукой.

Постучите по верхней плоскости картриджа 5 раз для

того, чтобы тонер начал пересыпаться из картриджа в

бункер.

●

Если предварительно была произведена операция со встряхиванием

картриджа, описанная в п.3 на предыдущей странице, то время

полного перехода тонера из картриджа в бункер составит

приблизительно 50 секунд. Не снимайте картридж до тех пор, пока из

него не будет полностью удален тонер. Постучите еще раз по верхней

плоскости картриджа для того, чтобы убедиться в том, что картридж

пустой.

Переместите картридж по направляющим в обратном

направлении и извлеките его наружу.

●

Отверстие, из которого высыпался тонер, будет закрыто

защитной лентой автоматически во время обратного

перемещения по направляющим.

Возвратите бункер с тонером в исходное положение

внутри копира и переместите на место рычажок

фиксатора.

Закройте переднюю панель корпуса копира.

ПРИМЕЧАНИЕ:

За одну операцию в бункер должен быть добавлен тонер

только из одного картриджа.

Sealing tape

Защитная лента
