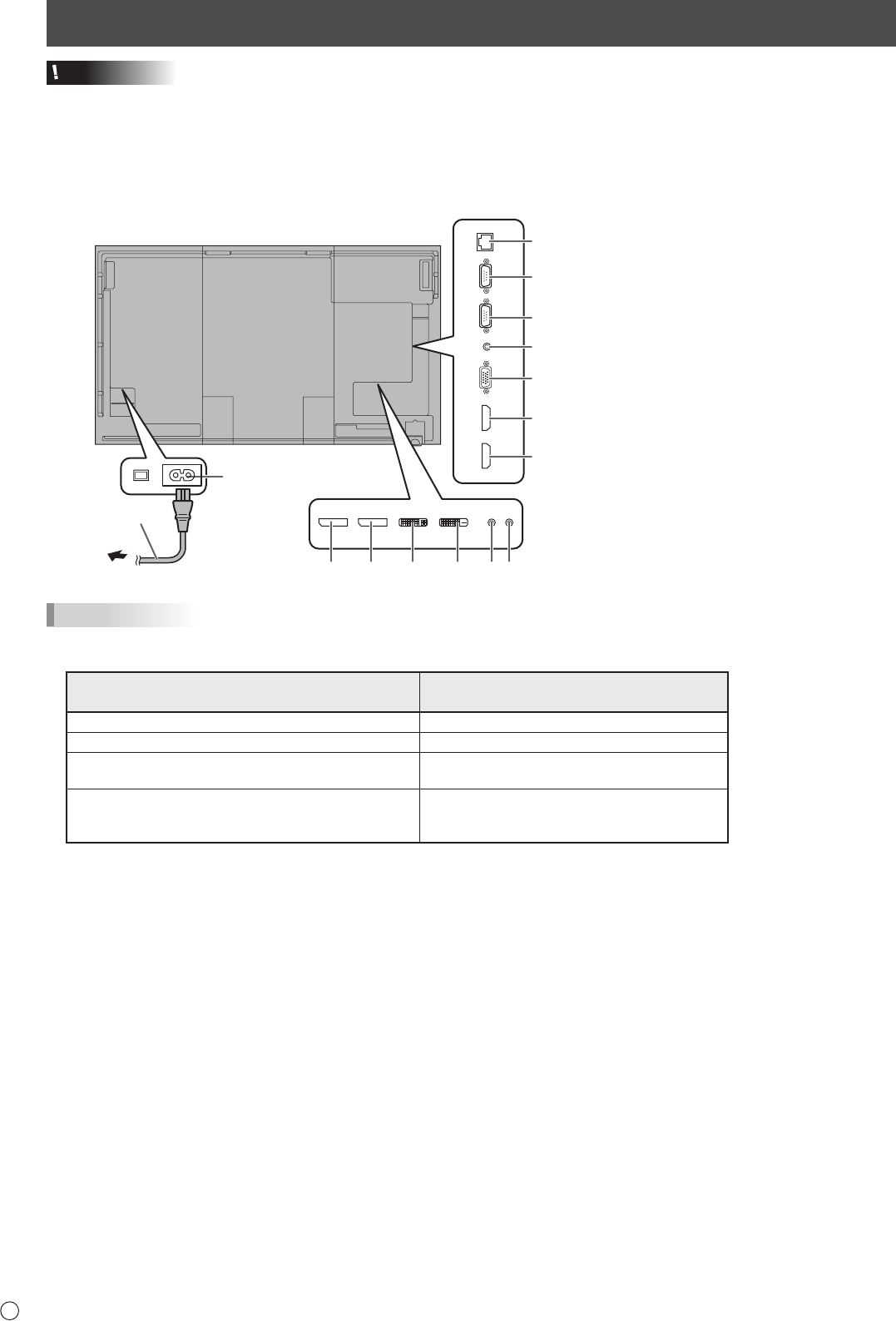

Соединения

Внимание

• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем

присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет

подсоединяться.

• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,

подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной

возникновения неисправностей и других проблем.

23 4567

Для разъема питания

Шнур питания

(входит в комплект)

ПОДСКАЗКИ

• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО

ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.

Режим ввода

Входной разъем аудио

(настройка по умолчанию)

DVI-I Входной разъем аудио1

DisplayPort Входной разъем DisplayPort

HDMI1[PC] <HDMI1[ПК]>, HDMI1[AV],

HDMI2[PC] <HDMI2[ПК]>, HDMI2[AV]

Входной разъем ПК/AV HDMI

D-SUB[RGB],

D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>,

D-SUB[VIDEO] <D-SUB[ВИДЕО]>

Входной разъем аудио2

• Термины HDMI и HDMI High-Denition Multimedia Interface, а также логотип HDMI – это торговые марки или

зарегистрированные торговые марки HDMI Licensing LLC в США и других странах.

• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.

1. Входной разъем питания переменного

тока

2. Входной разъем DisplayPort

3. Выходной разъем DisplayPort

4. Входной разъем DVI-I

5. Выходной разъем DVI-D

6. Входной разъем аудио1

7. Входной разъем аудио2

8. Разъем LAN

9. Выходной разъем RS-232C

10. Входной разъем RS-232C

11. Выходной разъем аудио

12. Входной разъем ПК/AV D-sub

13. Входной разъем ПК/AV HDMI1

14. Входной разъем ПК/AV HDMI2
