D-8

DEUTSCH

CD-SW340H

2008/April/28 CD-SW340H

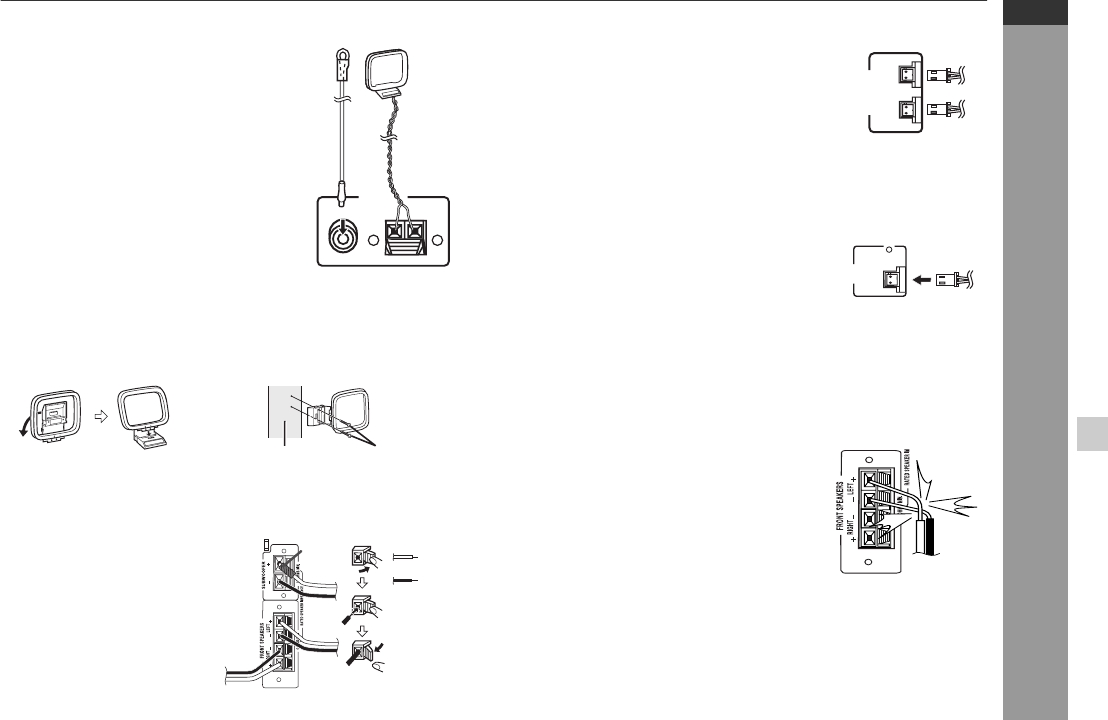

Vorbereitung für die Inbetriebnahme



Anschluß der Antennen

Hinweis:

Wenn sich die Antenne auf dem Gerät oder in der Nähe des Netzkabels

befindet, kann Rauschen aufgefangen werden. Für besseren Empfang

die Antenne weiter entfernt vom Gerät stellen.

Installieren der MW-Rahmenantenne:



Anschluß der Lautsprecher



Leuchtrahmen-Lautsprecher-Verbindung

Vorsicht:

Mitgelieferte UKW-Antenne:

Den UKW-Antennendraht an die

Buchse FM 75 OHMS anschließen und

danach in die Richtung verlegen, wo das

stärkste Empfangssignal erhalten wird.

Mitgelieferte MW-Rahmenantenne:

Schließen Sie die MW-Rahmenantenne

an die MW- und Erdungsbuchsen an.

Danach die MW-Rahmenantenne für

optimalen Empfang ausrichten. Die

MW-Rahmenantenne auf ein Bord usw.

stellen oder an einen Ständer bzw. eine

Wand mit Schrauben (nicht mitgeliefert)

anbringen.

< Montage > < Montieren an der Wand >

Wand Schrauben (nicht

mitgeliefert)

VORDERE LAUTSPRECHER:

Schließen Sie das schwarze

Kabel an den negativen (–)

FRONT SPEAKERS- Anschluss

und das rote Kabel an den

positiven (+) FRONT

SPEAKERS- Anschluss an.

SUBWOOFER:

Schließen Sie das schwarze Kabel

den Minus-Pol (–), und das rote

Kabel mit der lilafarbenen Isolation

an den Plus-Pol (+) des

SUBWOOFER-Anschlusses an.

ANTENNA

75 OHMS

GND

UKW-

Antenne

MW-

Rahmen-

antenne

Rot

Schwarz

Lila

Schließen Sie für die Beleuchtung der

Lautsprecher die Leuchtrahmen-Kabel an

die Anschlüsse SPEAKERS LIGHT-UP an.

Um die Beleuchtungsfunktion

auszuschalten, halten Sie die

CLEAR/DIMMER-Taste auf der

Fernbedienung für mindestens zwei

Sekunden gedrückt.

Hinweis:

Verbinden Sie das Leuchtrahmenkabel des rechten Lautsprechers mit

der Buchse RIGHT und das Leuchtrahmenkabel des linken

Lautsprechers mit der Buchse LEFT.

Schließen Sie das Subwoofer-

Leuchtrahmen-Kabel an die die Buchse

SUBWOOFER LIGHT-UP an.



Vertauschen Sie niemals die FRONT SPEAKERS und die

SUBWOOFER -Anschlüsse. Gerät und Lautsprecher können

beschädigt werden.



Ist die Impedanz eines Lautsprechers niedriger als angegeben, kann

das Gerät beschädigt werden. Lautsprecher: 6 Ohm, Subwoofer: 12

Ohm.



Niemals den rechten und linken Kanal

verwechseln. Der rechte Lautsprecher

befindet sich auf der rechten Seite, wenn Sie

vor dem Gerät stehen.



Die blanken Lautsprecherkabel dürfen

keinen Kontakt aufweisen.



Sie sollten nicht auf den Lautsprechern

stehen oder sitzen. Sie können sich

verletzen.



Keine Gegenstände in die Baßreflex-

Öffnungen fallen lassen oder einlegen.

Falsch

SPEAKERS

LIGHT-UP

RIGHT

LEFT

SUB

WOOFER

LIGHT-UP
